工作臺和熔膠系統為一體式
注膠系統各部件採用模組化設計
自診功能和各種故障報警
注膠壓力大小可由壓力調節閥調整
可選配多段注膠壓力控制器，注膠壓力控制更精確
三段控溫，膠缸、膠管和膠槍均可獨立控制
定時加熱、超溫報警和自動停止加熱等保護功能
工作保護採用雙手操作按鈕、光柵
標準化模架設計
可選配自動加料系統、膠料乾燥機，提升工作效率
運用範圍
頂式低壓注膠機系列，對左右平行連續式線材出線模具設計更合理可靠，適用於各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6Mpa），不會損傷零部件，無化學反應，成形快速，冷卻即成型，成型後產品具有絕緣與防水等性能。
廣泛應用於：電池、感測器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。
產品規格
設備尺寸（寬度，深度，高度） / 重量 | 1245 mm x 945 mm x 1980 mm / 660 kg |
佔地面積 | 1245 mm x 1700 mm |
工作檯面離地高度 | 1120 mm |
包裝尺寸/重量 | 1330 mm x 960 mm x 2130 mm / 700 kg |
熔膠系統與數量 | MT-05-8000HMG x 2 |
自動加料系統 | 選配 |
最大注膠量 | 5.8 g / RPM |

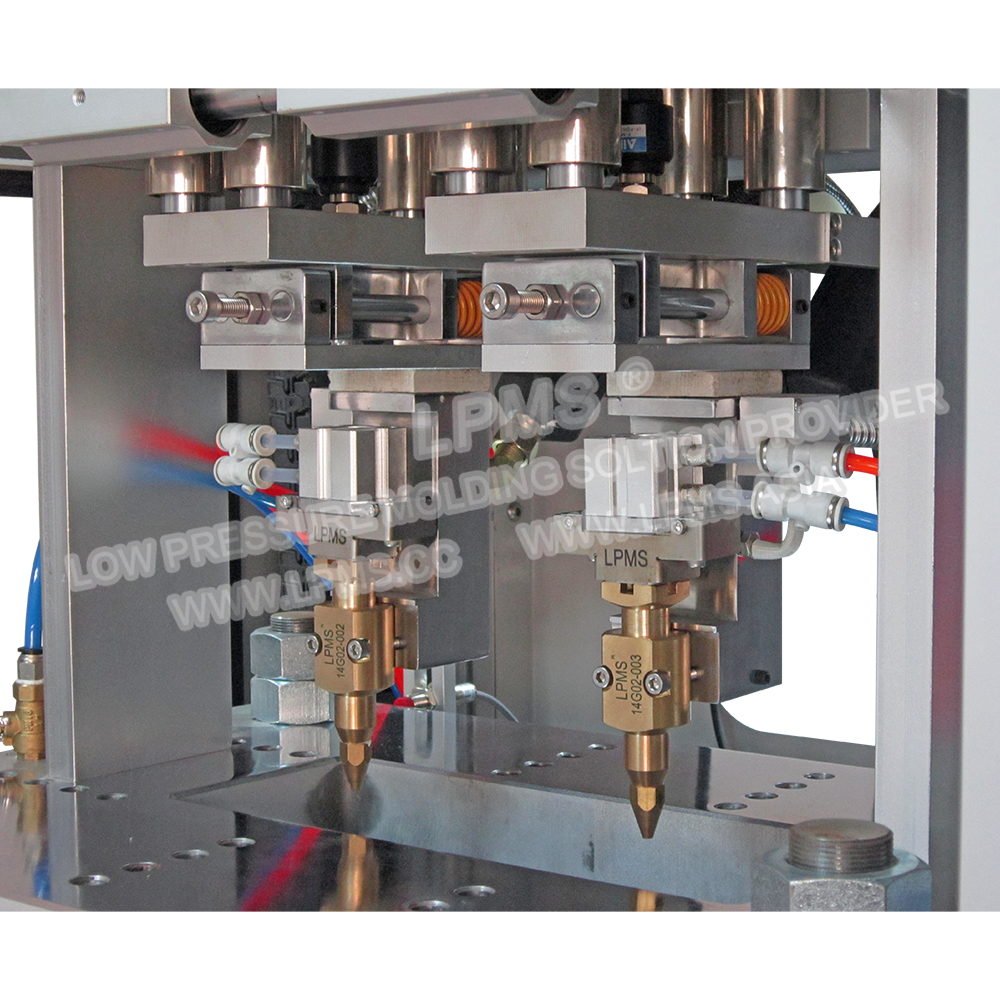

注膠槍型號與角度 | LPMS-G08 x 2 / 36.4° |
注膠槍間距 | 最小60 mm |
頂桿間距 | 50 mm |
注膠管編號與數量 | LPMS-H16J x 2 |
輸入電壓 | 200-240VAC / 1 Phase / 50Hz |
溫控分區 | 6 |
溫度範圍 | 室溫至250℃ |
最大功率 | 10 Kw |
馬達功率 | 120 W |
最低工作氣壓 | 0.5 MPa |
用氣量 | 0.1 m3/min |
合模方式 | 氣液增壓缸 |
合模力 | 最大5T （選用10T) |
合模行程 | 150 mm |
脫模方式 | 氣缸 |
脫模力 | 2515 N |
脫模行程 | 50 mm |
控制系統 | 7 ”人機介面，PLC控制 |
安全保護 | 安全門、光柵 |
模具最大尺寸 | 400 mm x 300 mm x 150 mm |
模具最小尺寸 | 200 mm x 150 mm x 150 mm |
可注塑產品設計最大尺寸 | 100 mm x 90 mm x 18 mm |
低壓注膠機機外形尺寸
低壓注塑模具外形尺寸
